基本構造

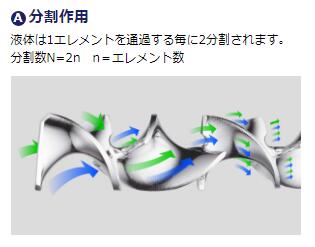

スタティック(静的)という名前通り、専用の動力を使用しないで混合する方法です。菅の中で流体を分割、転換、反転させることで効率的にムラなく混合していくというものです。

静态混合器是利用静止的管道,内部放置不同形状和功能的混合模块,不需要单独专用的动力,液体物料只要能通过,通过时由于管道内单元模块的阻挡导致物料被分割、反转,使不均匀的物料强制混合,最终达到混合目的的一种设备。

不同構造元件

SMV 型

SMK 型

選択配置

低粘度の流体混合に開発されたモジュラータイプです。各ステージは3つの半楕円形のバッフル(邪魔板)から成り立っています。これらバッフルはセンター軸に沿って、2つの交差するバッフルと、反対側にもう一つのバッフルを組み合わせたものです。

设备材质       根据实际需要可选普通碳钢,SUS304不锈钢及SUS316L不锈钢

连接方式       焊接型、快接型、各种标准的法兰型

夹套配置       碳钢夹套、不锈钢夹套

表面处理       亚光抛光、镜面抛光、防腐油漆、喷丸处理

密封形式       普通密封、PTFE密封、特殊密封要求

配件要求       配对法兰,配套螺栓,配套密封



SML 型

快接型

螺纹型

SMX 型

SMH 型

理論デザイン

SMY 型(根据实际情况设计不同形式的特殊型静态混合器)

接続方式

焊接型

設備の選択

法兰型

スタティックミキサーの内部は、ミキシングエレメントが交互に、且つそれぞれが90度になるように固定、設計されています。又、個々のエレメントは、長方形の板状のものを180度に捻じった設計となっています。

静态混合器的内部单元按90度反方向进行焊接固定,有些特殊长方形元件可能是180度结构固定。

根据物料的粘度不同,物料的特性不同,混合的要求不同,可选择不同形式的静态混合器。

SMV    适用于粘度≤102厘泊的液一液、液一气、气一气的混合、乳化、反应、吸收、萃取、强化传热等过程。

SMK   适用于粘度≤106厘泊的高粘性介质的化工、石油、制药、食品、精细化工、塑料、环保、合成纤维、矿冶               等物料的混合、反应、萃取、吸收、注塑、配色、传热等过程,对较小流量并伴有杂质尤为适用。本混合器             同时适用于各种低中高压力设备的混合过程。

SMX   适用于粘度≤104厘泊的中高粘度液-液反应、混合、吸收过程或生产高聚物流体的混合、反应过程,处理量             较大时使用效果更佳。

SML    适用于粘度≤104厘泊或伴有高聚物介质的混合,同时进行传热、混合和传热反应的热交换器,加热或冷却               粘性产品等化工、石油、油脂等行业的单元操作。

SMH   适用于粘度≤106厘泊的精细加工、塑料、合成纤维、矿冶等部门的混合、乳化、配色、注塑纺丝、传热等               过程,对流量小、混合要求高的中高粘度介质尤为适用。本混合器同时适用于各种低中高压力设备的混合过             程。

仕様表
